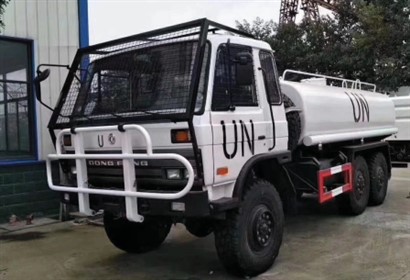

Cysterna na wodę
Parametry podwozia
Marka i model: Dongfeng EQ2251FQ3
|
Parametr |
Specyfikacja |
|
|
Parametr podwozia |
Parametry zarysu podwozia Długość * szerokość * wysokość (mm) |
8630*2500*3030 |
|
Rozstaw osi (mm) |
3800+1350 |
|
|
Rozstaw kół (przód i tył) (mm) |
2060/1830 |
|
|
Zwis przód/tył (mm) |
1430/2740 |
|
|
Kąt natarcia/kąt zejścia (stopnie) |
19/15 |
|
|
Prześwit (mm) |
270 |
|
|
Pojemność zbiornika paliwa (L) |
400 |
|
|
Wydajność parametr |
Maks. prędkość (km/h) |
89 |
|
Maks. Gradient (stopień) |
20 |
|
|
Silnik |
Typy |
Pionowy, rzędowy, chłodzony wodą, turbodoładowany |
|
Model |
YC6A270-33 |
|
|
Przedsiębiorstwo produkcyjne |
Yuchai |
|
|
Przemieszczenie (cc) |
8424 |
|
|
Liczba cylindrów |
6 |
|
|
Typ paliwa |
Diesel |
|
|
Znamionowa moc funkcjonalna (kw/rpm) |
199/2200 |
|
|
Moment obrotowy (Nm/obr./min) |
1000/1400 |
|
|
Norma emisji |
EuroIII |
|
|
Sprzęgło |
Typ |
Jednotarczowe sprzęgło dociskowe ze sprężyną membranową |
|
Tryb pracy |
Sterowanie hydrauliczne |
|
|
Skrzynia biegów |
Typ |
mechaniczny |
|
Model |
9JS119 |
|
|
Przedsiębiorstwo produkcyjne |
Szybko |
|
|
Przenoszenie |
Napęd 4x4, manualny z blokadą mechanizmu różnicowego |
|
|
Tryb pracy |
Zdalne sterowanie podwójnym elastycznym wałem |
|
|
Ilość biegów |
9 biegów+1 Bieg wsteczny |
|
|
Stelaż korpusu |
Wzór strukturalny |
Konstrukcja nitowana trapezowo |
|
Urządzenie elektryczne |
Bateria (V/Ah) |
24/140 |
|
Bateria (szt.) |
2 |
|
|
Ciało |
Model |
Tianjin |
|
Typ |
Dwoje drzwi, dwa siedzenia + jedno miejsce sypialne, odwracalny |
|
|
Liczba miejsc |
3 |
|
|
Prowadzić |
Ruch lewostronny |
|
|
Opona |
Rozmiar/ilość |
80R22.5 / 6+1 |
|
Sterowniczy |
Typ |
Zintegrowane hydrauliczne wspomaganie kierownicy |
|
Osie |
Liczba osi |
3 |
|
Nominalne obciążenie osi |
Nominalne obciążenie osi przedniej (kg) |
5000 |
|
Obciążenie znamionowe osi tylnych (kg) |
10000*2 |
|
|
Układ hamulcowy |
Typ |
W pełni pneumatyczny |
|
zawieszenie |
Typ |
Liczne resory piórowe |
|
Przednia resor piórowy |
10 |
|
|
Resor tylny |
12 |
|
|
Taksówka |
Regulowane przednie siedzenia Standardowe wnętrze Pasy bezpieczeństwa Światła przeciwmgielne Laminowana szyba przednia Wycieraczki Szkło okienne i drzwiowe osłona przeciwsłoneczna Klimatyzacja Hamulec pneumatyczny Asystent kierunku Centralny zamek Elektryczne okno |
|
Odniesienie do rysunku podwozia:
Model: CLW5250GPSA3CL
|
Parametr |
Specyfikacja |
|
|
G.V.W (K.G) |
25000 |
|
|
Pojemność znamionowa (KG) |
14000 |
|
|
Wymiar całkowity (mm) |
9270x2550×3300 |
|
|
Czołg |
Objętość (m3) |
7 |
|
Kształt |
Elipsoida |
|
|
Zewnętrzna powłoka zbiornika |
Materiał |
Q235 Stal węglowa |
|
Grubość (mm) |
4 |
|
|
Deska falowa |
Materiał |
Q235 Stal węglowa |
|
Grubość (mm) |
3 |
|
|
Hak holowniczy |
Przód i tył podwozia |
|
|
Wskaźnik poziomu cieczy |
Z przodu zbiornika z jasną rurką |
|
|
Właz |
Nie. |
1 |
|
Funkcja |
Platformy z pokrywami włazów i drabiną |
|
|
Zawiasy |
||
|
Mechanizmy blokujące |
||
|
Zaciski i złącza |
||
|
Norma |
ISO |
|
|
Drabina zewnętrzna zbiornika |
Na końcu zbiornika znajduje się drabinka |
|
|
Wewnątrz drabiny zbiornika |
Przy włazie znajduje się drabina |
|
|
Zawór |
Zespół zaworu wlotowego ładowania |
|
|
Platforma |
Platforma znajduje się po obu stronach ogona koniec zbiornika |
|
|
Ekran filtra |
Wlot pompy wodnej wyposażony jest w filtr ekran |
|
|
Pudełko na rury |
Obie strony korpusu zbiornika są wyposażone w rury wodne do przechowywania |
|
|
Pompa wody pojazdu |
Wał napędowy ekstraktora siły jest podłączony do pompy wodnej |
|
|
Pompa |
Typ |
Dodatkowa pompa diesla |
|
Maks. Głowa (m) |
30 |
|
|
Wlot/wylot (śr.) |
2 cale |
|
|
Akcesoria |
pudełko do przechowywania |
|
|
Zaciski z osprzętem. |
||
|
Rura Dostawcza |
Materiał |
Tkanina o dużej gęstości |
|
Długość (m) |
30 |
|
Odniesienie do rysunku pojazdu:
Odniesienie do zdjęcia zbiornika:
Hak holowniczy (przód i tył)
Wskaźnik poziomu wody
Właz
Drabina zewnętrzna zbiornika
Platforma
